Das Projekt
Für die weitere Planung sollte nicht nur das Grundstück selbst, sondern auch sein räumlicher Zusammenhang mit der bestehenden Umgebung präzise dokumentiert werden.

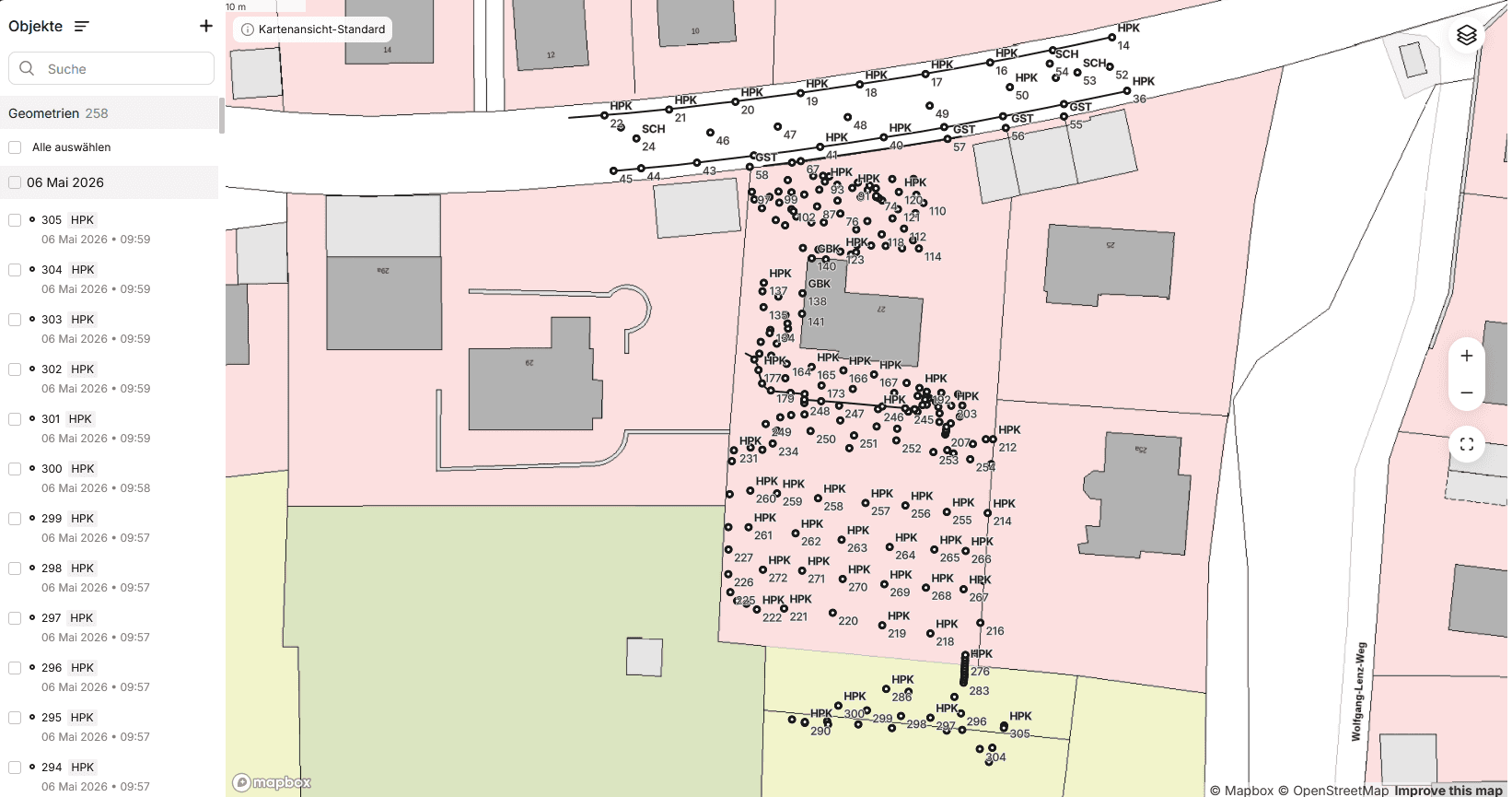

Erfasst wurden die Geländegeometrie, relevante Höhenpunkte sowie die angrenzende Nachbarbebauung. Die Bestandsdaten wurden lage- und höhenrichtig georeferenziert und in ein einheitliches Koordinatensystem überführt. Die Höhen beziehen sich auf das amtliche Höhensystem DHHN2016.
Auf dieser Grundlage entstand ein digitales Bestandsmodell aus Gelände und relevanter Umgebungsbebauung. Ergänzend wurde eine georeferenzierte 2D-Planungsgrundlage mit Bezug zur ALKIS-Flurkarte erstellt. Damit stehen sowohl räumliche als auch klassische Planunterlagen für die weitere Bearbeitung zur Verfügung.
Typ
Grundstück / Außenanlagen
Location
Würzburg
Fläche
3.200 m²
UNSERE AUFGABE
Geländeverlauf, Höhen und relevante Bestandselemente lage- und höhenrichtig erfassen
angrenzende Nachbarbebauung räumlich in die Bestandsgrundlage integrieren
Grundstück, Umgebung und Katasterbezug in einer einheitlichen georeferenzierten Planungsgrundlage zusammenführen
Das ERGEBNIS
dreidimensionales Geländemodell mit relevanter Nachbarbebauung
georeferenzierte Höhen- und Bestandsdaten im amtlichen Lage- und Höhenbezug
2D-Planungsgrundlage mit Bezug zur ALKIS-Flurkarte für die weitere Planung
