Außenansicht des Seniorenwohnheims St. Elisabeth in Schweinfurt

Seniorenwohnen Schweinfurt

Seniorenwohnen Schweinfurt

Rund 7.000 m² Gebäudebestand wurden im laufenden Betrieb erfasst, georeferenziert und als vollständiges Allplan-Modell für die weitere Planung aufbereitet.
Rund 7.000 m² Gebäudebestand wurden im laufenden Betrieb erfasst, georeferenziert und als vollständiges Allplan-Modell für die weitere Planung aufbereitet.

Das Projekt

Für ein Seniorenwohnheim in Schweinfurt mit rund 7.000 m² BGF und sechs Geschossen sollte eine vollständige digitale Bestandsgrundlage erstellt werden. Die besondere Herausforderung: Das Gebäude blieb während der gesamten Bestandserfassung vollständig in Betrieb.

Die Aufmaßplanung musste deshalb laufend mit den betrieblichen Abläufen abgestimmt werden. Gemeinschaftsräume konnten beispielsweise während der Mittagsangebote nicht betreten werden, während andere Bereiche wie die Küche im Untergeschoss gezielt zu ruhigeren Tageszeiten aufgenommen wurden.

Zusätzlich erforderte die besondere Gebäudegeometrie mit langen, teilweise gerundeten Räumen eine besonders sorgfältige Registrierung der Laserscandaten. Gebäude und Außenanlagen wurden mittels GNSS georeferenziert und höhenmäßig auf NHN im System DHHN2016 bezogen.

Typ

Seniorenwohnheim / Pflegeeinrichtung

Location

Schweinfurt

Fläche

7.000 m²

Gesamtansicht des 3D-Bestandsmodells des Seniorenwohnheims

UNSERE AUFGABE

sechs Geschosse im laufenden Betrieb erfassen und das Aufmaß flexibel an die täglichen Abläufe anpassen

lange und gerundete Gebäudebereiche trotz anspruchsvoller Geometrie zuverlässig zu einer konsistenten Punktwolke verbinden

Gebäude und Außenanlagen georeferenziert erfassen und auf NHN gemäß DHHN2016 beziehen

3D-Laserscanning mit Schutzkleidung in einem sensiblen Innenbereich

Das ERGEBNIS

vollständiges 3D-Bestandsmodell des Gebäudes in Allplan

aus dem Modell abgeleitete Bestandspläne für die weitere Planung

einheitliche georeferenzierte Bestandsgrundlage für Gebäude und Außenanlagen

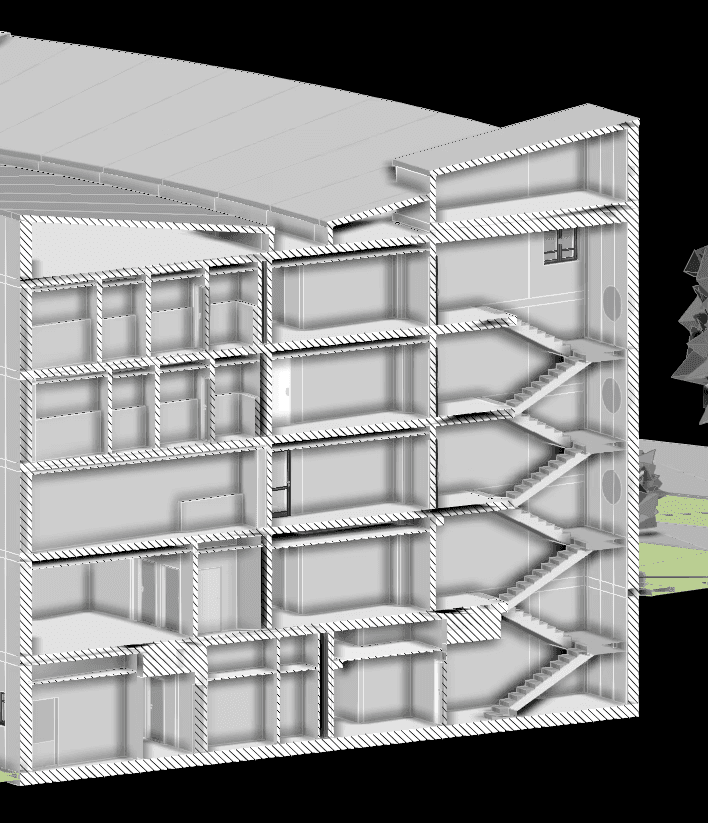

Vertikalschnitt durch das 3D-Bestandsmodell des Seniorenwohnheims
Planausschnitt des Grundrisses
Grundriss des Untergeschosses des Seniorenwohnheims
